تیرآهن‌ها یکی از مهم‌ترین مصالح در صنعت ساخت‌وساز هستند که به‌عنوان اجزای اصلی سازه‌های اسکلتی و فلزی برای تحمل بارهای مختلف استفاده می‌شوند. تیرآهن‌ها به دلیل استحکام بالا، قابلیت تحمل بارهای سنگین، و انعطاف‌پذیری در طراحی، نقش کلیدی در ساخت بناها، پل‌ها، و سازه‌های صنعتی ایفا می‌کنند. گروه صنعتی فولاد ارزان در این مقاله به بررسی انواع تیرآهن‌های ساختمانی، ویژگی‌ها، استانداردها، کاربردها، و مزایا و معایب آن‌ها می‌پردازد.
تعریف تیرآهن
تیرآهن یک مقطع فلزی (معمولاً از فولاد) است که به‌صورت افقی یا گاهی عمودی در سازه‌ها استفاده می‌شود تا بارهای وارده (مانند وزن سقف، دیوارها، یا بارهای دینامیکی) را به ستون‌ها یا تکیه‌گاه‌ها منتقل کند. تیرآهن‌ها به دلیل شکل مقطع خاص خود، مقاومت بالایی در برابر خمش و برش دارند.
انواع تیرآهن ساختمانی
تیرآهن‌ها بر اساس شکل مقطع، استاندارد تولید، و کاربرد به انواع مختلفی تقسیم می‌شوند. در ادامه، مهم‌ترین انواع تیرآهن‌های ساختمانی بررسی می‌شوند:
تیرآهن IPE (استاندارد اروپایی)
توضیحات: تیرآهن IPE دارای مقطع I شکل با بال‌های موازی و ضخامت یکنواخت است. این تیرآهن بر اساس استانداردهای اروپایی (EN) تولید می‌شود.
ویژگی‌ها:
عرض بال‌ها ثابت و ضخامت بال‌ها یکنواخت.
وزن سبک‌تر نسبت به برخی تیرآهن‌های دیگر.
استحکام بالا در برابر خمش.
کاربردها:
اسکلت فلزی ساختمان‌های مسکونی و تجاری.
پل‌ها و سازه‌های صنعتی.
سازه‌های با دهانه‌های متوسط.
مزایا:
استانداردسازی بالا و سازگاری با طراحی‌های مدرن.
نصب آسان و وزن مناسب.
معایب:
مقاومت کمتر در برابر بارهای بسیار سنگین نسبت به تیرآهن‌های H شکل.
اندازه‌ها: از IPE 80 (ارتفاع ۸۰ میلی‌متر) تا IPE 600.
تیرآهن INP (استاندارد چین و روسیه)
توضیحات: مشابه IPE، اما با استانداردهای چین و روسیه (DIN) تولید می‌شود. بال‌های این تیرآهن ممکن است کمی شیب‌دار باشند.
ویژگی‌ها:
شکل مقطع شبیه IPE، اما با تفاوت‌های جزئی در ابعاد و شیب بال‌ها.
مقاومت خوب در برابر خمش و برش.
کاربردها:
سازه‌های صنعتی و ساختمانی در مناطق با استانداردهای غیراروپایی.
ستون‌ها و تیرهای اصلی.
مزایا:
هزینه تولید پایین‌تر در برخی بازارها.
دسترسی آسان در کشورهای آسیایی.
معایب:
عدم تطابق کامل با استانداردهای اروپایی، که ممکن است در طراحی مشکل ایجاد کند.
اندازه‌ها: مشابه IPE، از INP 80 تا INP 600.
تیرآهن IPB یا HEB/HEA (تیرآهن هاش یا بال‌پهن)
توضیحات: تیرآهن‌های بال‌پهن (H شکل) دارای بال‌های عریض‌تر و ضخیم‌تر نسبت به IPE هستند و در دو نوع HEB (بال‌پهن سنگین) و HEA (بال‌پهن سبک) تولید می‌شوند.
ویژگی‌ها:
عرض بال‌ها تقریباً برابر یا نزدیک به ارتفاع مقطع.
مقاومت بسیار بالا در برابر بارهای سنگین و خمش.
مناسب برای سازه‌های با دهانه بزرگ.
کاربردها:
پل‌های بزرگ و سازه‌های صنعتی سنگین.
ستون‌های اصلی در آسمان‌خراش‌ها.
سازه‌های با بارهای دینامیکی بالا (مانند جرثقیل‌ها).
مزایا:
استحکام فوق‌العاده برای بارهای سنگین.
پایداری بالا در برابر پیچش.
معایب:
وزن بالا و هزینه تولید بیشتر.
نیاز به تجهیزات سنگین برای نصب.
اندازه‌ها: از HEA/HEB 100 تا HEA/HEB 1000.
تیرآهن لانه‌زنبوری (CPE)
توضیحات: این تیرآهن از برش و جوشکاری تیرآهن IPE یا INP به‌صورت لانه‌زنبوری (سوراخ‌های شش‌ضلعی در جان تیر) تولید می‌شود.
ویژگی‌ها:
وزن سبک‌تر نسبت به تیرآهن اصلی.
ارتفاع مقطع بیشتر (حدود ۱٫۵ برابر تیر اولیه).
مقاومت خمشی بالا، اما کاهش مقاومت برشی.
کاربردها:
سقف‌های با دهانه بزرگ در ساختمان‌ها.
سازه‌های سبک که نیاز به کاهش وزن دارند.
مزایا:
کاهش وزن و هزینه مواد.
امکان عبور تأسیسات (لوله‌ها و کابل‌ها) از سوراخ‌ها.
معایب:
کاهش مقاومت برشی در برابر بارهای متمرکز.
نیاز به محاسبات دقیق برای جلوگیری از کمانش.
اندازه‌ها: وابسته به تیرآهن پایه (معمولاً IPE).
تیرآهن‌های کامپوزیتی
توضیحات: ترکیبی از تیرآهن فلزی و بتن برای افزایش مقاومت و کاهش ارتعاشات.
ویژگی‌ها:
استفاده از برش‌گیرها (Stud) برای اتصال بتن به تیرآهن.
مقاومت بالا در برابر بارهای خمشی و ارتعاش.
کاربردها:
سقف‌های کامپوزیت در ساختمان‌های چندطبقه.
پل‌های بتنی-فولادی.
مزایا:
ترکیب مزایای فولاد (استحکام کششی) و بتن (مقاومت فشاری).
کاهش ارتعاشات و افزایش دوام.
معایب:
پیچیدگی در اجرا و هزینه بالاتر.
نیاز به تخصص در طراحی و اجرا.
میلگرد A105
میلگرد A105، نوعی میلگرد کم کربن است که در به منظور ساخت پیچ و مهره در صنایع نفت و پتروشیمی استفاده می شود.
استانداردها و مشخصات فنی
تیرآهن‌های ساختمانی بر اساس استانداردهای بین‌المللی و ملی تولید می‌شوند:
استانداردهای اروپایی (EN): برای IPE و IPB (HEA/HEB).
استاندارد DIN: برای INP (بیشتر در آسیا و شرق اروپا).
استاندارد ایران (ISIRI): بر اساس استانداردهای ملی ایران (مثلاً ISIRI 1791).
ASTM: استاندارد آمریکایی برای تیرآهن‌های خاص.
گریدهای فولادی: معمولاً از فولاد ST37، ST44، یا ST52 استفاده می‌شود که ST52 مقاومت بالاتری دارد.
مشخصات فنی
ابعاد: ارتفاع (h)، عرض بال (b)، ضخامت جان (tw)، و ضخامت بال (tf).
وزن: بر حسب کیلوگرم بر متر (kg/m)، که به ابعاد و نوع تیر بستگی دارد.
طول استاندارد: معمولاً ۶ یا ۱۲ متر، اما قابل برش به طول‌های سفارشی.
فرآیند تولید تیرآهن
تیرآهن‌ها از طریق فرآیندهای زیر تولید می‌شوند:
نورد گرم:
شمش‌های فولادی در کوره‌های با دمای بالا (حدود ۱۲۰۰ درجه سانتی‌گراد) گرم می‌شوند.
نورد در قالب‌های خاص برای ایجاد مقطع I یا H.
برش و جوشکاری (برای تیرآهن لانه‌زنبوری):
برش جان تیر به‌صورت زیگزاگ و جوشکاری مجدد برای ایجاد سوراخ‌های شش‌ضلعی.
عملیات تکمیلی:
پوشش‌دهی ضدزنگ (گالوانیزه یا رنگ‌آمیزی).
بازرسی کیفیت (تست‌های کشش، خمش، و غیره).
کاربردهای تیرآهن در ساخت‌وساز

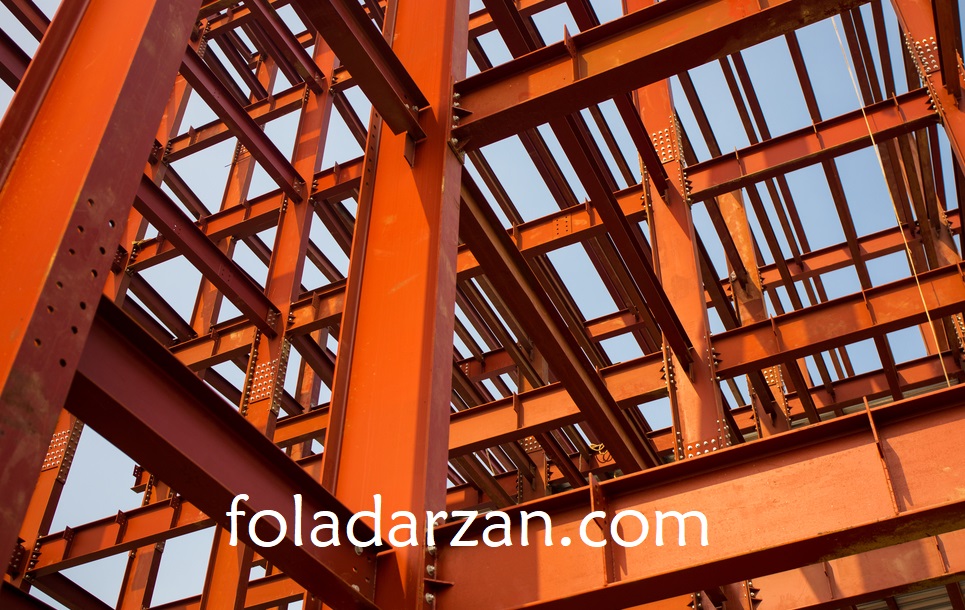

اسکلت فلزی: به‌عنوان تیرهای اصلی و فرعی در ساختمان‌های مسکونی، تجاری، و صنعتی.
پل‌سازی: تحمل بارهای سنگین در پل‌های جاده‌ای و ریلی.
سقف‌ها: در سیستم‌های تیرچه‌بلوک یا کامپوزیت.
ستون‌ها: در برخی موارد به‌عنوان ستون‌های اصلی یا فرعی.
سازه‌های صنعتی: جرثقیل‌ها، سوله‌ها، و کارخانه‌ها.
مزایا و معایب تیرآهن‌ها
مزایا
استحکام بالا: مناسب برای تحمل بارهای سنگین.
انعطاف‌پذیری در طراحی: امکان تولید در ابعاد و اشکال مختلف.
سرعت اجرا: نصب سریع در سازه‌های فلزی.
قابلیت بازیافت: فولاد ۱۰۰% قابل بازیافت است.
دوام: مقاومت در برابر شرایط محیطی با پوشش مناسب.
معایب
هزینه بالا: نسبت به مصالح سنتی مانند چوب.
وزن: تیرآهن‌های سنگین (مانند IPB) نیاز به تجهیزات حمل‌ونقل خاص دارند.
خوردگی: نیاز به پوشش ضدزنگ در محیط‌های مرطوب.
نیاز به محاسبات دقیق: برای جلوگیری از کمانش یا شکست.
مقایسه انواع تیرآهن
نوع تیرآهن | استحکام | وزن | قابلیت شکل‌پذیری | کاربرد اصلی | هزینه |
|---|---|---|---|---|---|
IPE | متوسط تا بالا | سبک | خوب | اسکلت فلزی، پل | متوسط |
INP | متوسط | سبک | خوب | سازه‌های صنعتی | پایین‌تر |
IPB (HEA/HEB) | بسیار بالا | سنگین | محدود | پل‌ها، آسمان‌خراش‌ها | بالا |
لانه‌زنبوری | متوسط | سبک‌تر | متوسط | سقف‌های بزرگ | متوسط |
کامپوزیتی | بالا | متوسط | پیچیده | سقف‌های کامپوزیت | بالا |
ملاحظات طراحی و اجرا
محاسبات مهندسی: استفاده از نرم‌افزارهای طراحی مانند SAP2000، ETABS، یا Tekla برای محاسبه بارها و انتخاب نوع تیرآهن.

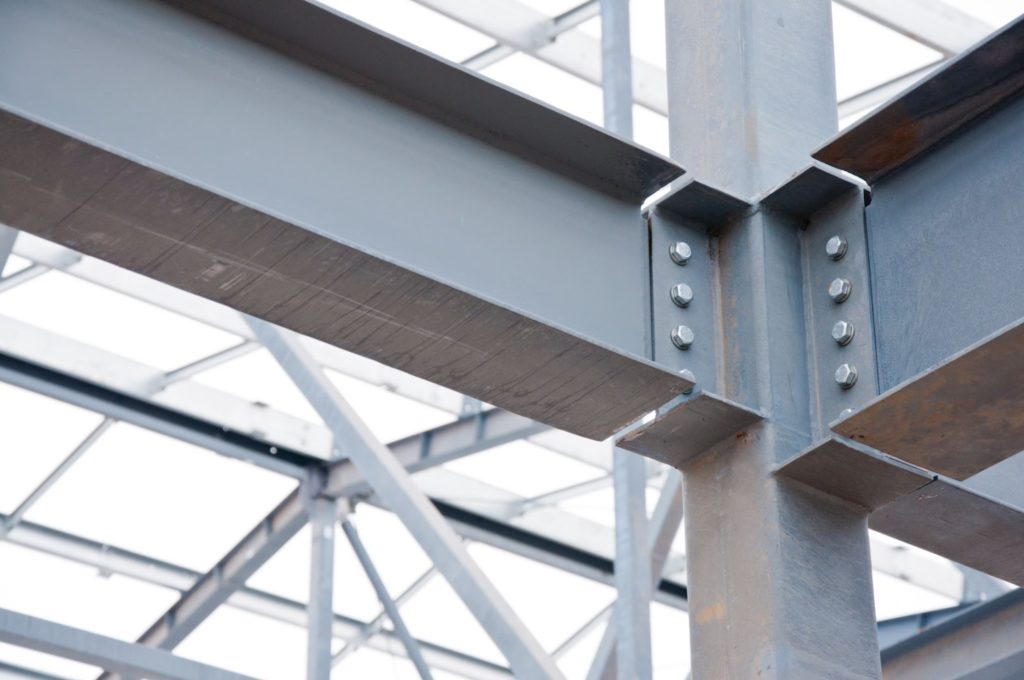

اتصالات: اتصالات جوشی یا پیچی باید مطابق استاندارد (مانند AISC) اجرا شوند.
حفاظت در برابر خوردگی: استفاده از پوشش‌های گالوانیزه یا اپوکسی.
بارگذاری: توجه به بارهای مرده، زنده، و دینامیکی (زلزله، باد).
استانداردهای کیفی و بازرسی
تست‌های غیرمخرب (NDT): مانند تست التراسونیک برای بررسی ترک‌ها.
کنترل ابعاد: اطمینان از تطابق با استانداردهای اعلام‌شده.
گواهینامه‌های کیفیت: ارائه گواهینامه از کارخانه‌های معتبر (مانند ذوب‌آهن اصفهان).
کاربردهای نوین تیرآهن
سازه‌های پیش‌ساخته: استفاده از تیرآهن‌های سبک (IPE) در خانه‌های پیش‌ساخته.
ساختمان‌های سبز: ترکیب تیرآهن با مواد بازیافتی برای کاهش اثرات زیست‌محیطی.
سازه‌های بلند: استفاده از IPB در آسمان‌خراش‌ها برای تحمل بارهای زیاد.
تیرآهن‌های ساختمانی به دلیل تنوع در انواع، استحکام بالا، و انعطاف‌پذیری در کاربرد، یکی از مهم‌ترین مصالح در صنعت ساخت‌وساز هستند. انتخاب نوع مناسب تیرآهن (IPE، INP، IPB، لانه‌زنبوری، یا کامپوزیتی) به عواملی مانند نوع سازه، بارهای وارده، بودجه، و استانداردهای محلی بستگی دارد. با پیشرفت فناوری و نیاز به سازه‌های سبک و مقاوم، تیرآهن‌ها همچنان نقش کلیدی در توسعه زیرساخت‌ها و بناها خواهند داشت.
