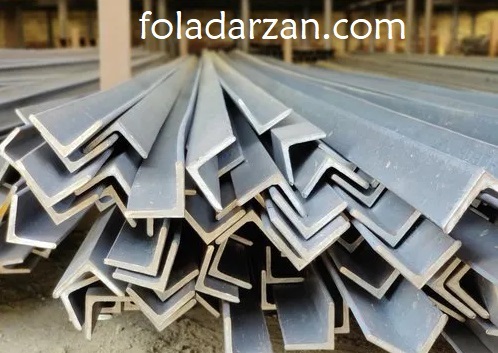

نبشی یکی از مقاطع فولادی پرکاربرد در صنعت ساختمان و سازه‌های فلزی است که به شکل حرف L انگلیسی ساخته می‌شود. این مقطع، به دلیل استحکام مناسب، قابلیت اتصال آسان و قیمت مقرون‌به‌صرفه، نقش مهمی در اسکلت‌بندی، ساخت چهارچوب‌ها و تقویت سازه‌ها دارد.
نبشی‌ها هم در سازه‌های فلزی سنگین و هم در پروژه‌های سبک استفاده می‌شوند و به دو صورت بال مساوی و بال نامساوی تولید می‌گردند. گروه صنعتی فولاد ارزان در این مقاله به بررسی این محصول فولادی می‌پردازد. با ما همراه باشید.
انواع نبشی
۱٫ از نظر شکل ظاهری:
نبشی بال مساوی (Equal Angle): طول دو بال یکسان است، کاربرد در سازه‌های عمومی.
نبشی بال نامساوی (Unequal Angle): طول دو بال متفاوت، کاربرد در سازه‌هایی با نیازهای خاص.
۲٫ از نظر روش تولید:
نبشی نورد گرم: شمش فولادی در دمای بالا شکل‌دهی می‌شود (مطابق استاندارد DIN EN 10056).
نبشی نورد سرد: از خم‌کاری ورق فولادی در دمای محیط ساخته می‌شود، مناسب سازه‌های سبک.
۳٫ از نظر جنس:
- نبشی فولادی (کربنی): رایج‌ترین نوع در ساختمان‌سازی.
- نبشی آلومینیومی یا استیل: برای مصارف خاص و محیط‌های خورنده.
شکل و ابعاد نبشی
نبشی دارای دو بال عمود بر هم است که طول بال‌ها و ضخامت آن بر اساس استاندارد مشخص می‌شود.
ابعاد رایج نبشی در بازار ایران:
عرض بال: از ۲۰ تا ۲۰۰ میلی‌متر
ضخامت: از ۳ تا ۲۰ میلی‌متر
طول شاخه: معمولاً ۶ یا ۱۲ متر
مشخصات فنی نبشی (طبق استاندارد ST37 و ST52)
| ویژگی | ST37 | ST52 |
|---|---|---|
| مقاومت کششی | ۳۷۰ – ۵۱۰ MPa | 520 – ۶۸۰ MPa |
| مقاومت تسلیم | حداقل ۲۳۵ MPa | حداقل ۳۵۵ MPa |
| قابلیت جوشکاری | عالی | خوب |
| کاربرد | ساختمان، اسکلت سبک | سازه‌های سنگین، پل‌سازی |
کاربردهای نبشی
- ساخت اسکلت فلزی ساختمان‌ها
- سازه‌های صنعتی و سوله‌ها
- ساخت قفسه‌ها و چهارچوب‌ها
- مهاربندی و اتصال اعضای سازه‌ای
- استفاده در پروژه‌های عمرانی مثل پل‌ها، برج‌ها و دکل‌ها
- ساخت ماشین‌آلات و تجهیزات صنعتی
استانداردهای تولید نبشی
- DIN EN 10056-1 & 2: ابعاد و تلرانس‌ها
- ASTM A36 / A572: خواص مکانیکی و شیمیایی
- ISIRI 13968: استاندارد ملی ایران برای نبشی
مزایا و معایب نبشی
مزایا:
اتصال آسان به سایر مقاطع فولادی
قابلیت استفاده در انواع سازه‌ها
استحکام و دوام بالا
تنوع در ابعاد و جنس
معایب:
وزن بالا در مقاطع ضخیم
در صورت بی‌توجهی به پوشش ضدزنگ، خوردگی در محیط مرطوب
نبشی در صنعت ساختمان
نبشی یکی از مهم‌ترین و پرکاربردترین پروفیل‌های فولادی در صنعت ساختمان و سازه‌های فلزی است. تنوع در ابعاد، ضخامت و جنس، امکان استفاده از آن را در طیف گسترده‌ای از پروژه‌ها فراهم می‌کند. انتخاب درست نوع نبشی بر اساس شرایط بارگذاری، محیط و نوع سازه می‌تواند طول عمر و کارایی سازه را به طور چشمگیری افزایش دهد.
جدول ابعاد و وزن استاندارد نبشی
این جدول بر اساس استاندارد DIN EN 10056-1 و وزن مخصوص فولاد ۷٫۸۵ g/cm³ محاسبه شده است.
| سایز نبشی (mm) | ضخامت (mm) | وزن هر متر (kg/m) | وزن شاخه ۶ متری (kg) | وزن شاخه ۱۲ متری (kg) |
|---|---|---|---|---|
| 20×۲۰ | ۳ | ۰٫۸۹ | ۵٫۳۴ | ۱۰٫۶۸ |
| ۲۵×۲۵ | ۳ | ۱٫۱۲ | ۶٫۷۲ | ۱۳٫۴۴ |
| ۳۰×۳۰ | ۳ | ۱٫۳۵ | ۸٫۱۰ | ۱۶٫۲۰ |
| ۳۰×۳۰ | ۴ | ۱٫۷۸ | ۱۰٫۶۸ | ۲۱٫۳۶ |
| ۳۵×۳۵ | ۳ | ۱٫۵۸ | ۹٫۴۸ | ۱۸٫۹۶ |
| ۳۵×۳۵ | ۴ | ۲٫۱۰ | ۱۲٫۶۰ | ۲۵٫۲۰ |
| ۴۰×۴۰ | ۳ | ۱٫۸۱ | ۱۰٫۸۶ | ۲۱٫۷۲ |
| ۴۰×۴۰ | ۴ | ۲٫۴۰ | ۱۴٫۴۰ | ۲۸٫۸۰ |
| ۴۵×۴۵ | ۴ | ۲٫۷۰ | ۱۶٫۲۰ | ۳۲٫۴۰ |
| ۵۰×۵۰ | ۴ | ۳٫۰۱ | ۱۸٫۰۶ | ۳۶٫۱۲ |
| ۵۰×۵۰ | ۵ | ۳٫۷۳ | ۲۲٫۳۸ | ۴۴٫۷۶ |
| ۶۰×۶۰ | ۵ | ۴٫۵۲ | ۲۷٫۱۲ | ۵۴٫۲۴ |
| ۶۵×۶۵ | ۶ | ۵٫۶۵ | ۳۳٫۹۰ | ۶۷٫۸۰ |
| ۷۰×۷۰ | ۷ | ۶٫۸۸ | ۴۱٫۲۸ | ۸۲٫۵۶ |
| ۷۵×۷۵ | ۶ | ۶٫۵۵ | ۳۹٫۳۰ | ۷۸٫۶۰ |
| ۸۰×۸۰ | ۸ | ۸٫۶۹ | ۵۲٫۱۴ | ۱۰۴٫۲۸ |
| ۹۰×۹۰ | ۸ | ۹٫۸۴ | ۵۹٫۰۴ | ۱۱۸٫۰۸ |
| ۱۰۰×۱۰۰ | ۱۰ | ۱۲٫۲۶ | ۷۳٫۵۶ | ۱۴۷٫۱۲ |
| ۱۲۰×۱۲۰ | ۱۲ | ۱۷٫۳۰ | ۱۰۳٫۸۰ | ۲۰۷٫۶۰ |
| ۱۵۰×۱۵۰ | ۱۵ | ۲۶٫۹۳ | ۱۶۱٫۵۸ | ۳۲۳٫۱۶ |
| ۲۰۰×۲۰۰ | ۲۰ | ۴۷٫۷۸ | ۲۸۶٫۶۸ | ۵۷۳٫۳۶ |
وزن‌ها تقریبی هستند و بر اساس چگالی فولاد محاسبه شده‌اند؛ در تولید واقعی ممکن است کمی تفاوت داشته باشند.
برای شاخه‌های ۶ متری وزن هر متر در ۶ ضرب می‌شود و برای ۱۲ متری در ۱۲٫
این جدول شامل نبشی بال مساوی است. برای بال نامساوی فرمول محاسبه وزن متفاوت خواهد بود.
